| Teil Nr | ZT67. | |

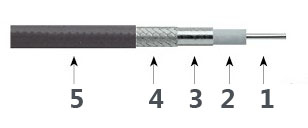

| Kabelstruktur | ||
| Nein | Material & Oberfläche | |
| 1 | Verhalten: | Silber überzogener Cooper-Draht |
| 2 | Isolator: | SPORT |
| 3 | Inneres Flechchen: | Silber überzogenes Cooper-Band |
| 4 | Äußeres Flechchen: | Versilbertes Cooper-Flecht |
| 5 | Jacke Jacke: | Fep |
| Mechanismuskennzeichnung | |||||
| Abmessungen | Menkt | Zoll | |||
| Verhalten | 0.5 | 0.02 | |||
| Isolator | 1.5 | 0.059 | |||
| Innere Flechtung | 1.64 | 0.065 | |||
| Äußere Flechtung | 1.89 | 0.074 | |||
| Jacke | 2.2 | 0.087 | |||
| Gewicht | 0.016 kg / m. | ||||
| Min.Bender Radius | (Dynamisch 22,0 mm), (statische 8,8 mm) | ||||
| Zyklus | > 5000. | ||||
| Temperaturbereich | -55 ℃ - + 125 ℃ | ||||
| Elektrische Leistung. | |||||
| Vswr max. | Verbinder | 18 GHz | 40 GHz | 50 GHz | 67 GHz |
| 1,85 mm | 1.20: 1 | 1.30: 1. | 1.40: 1. | 1,50: 1. | |
| Impendenz | 50 Ω. | ||||
| Geschwindigkeitsausbreitung. | 76% | ||||
| Abschirmungseffizienz | > 90 dB. | ||||
| Amplitudenstabilität. | <± 0.15db@67ghz. | ||||
| Biegephasenstabilität. | <± 6,7 ° @ 67GHz | ||||
| Dämpfung (25 ℃) | |||||
| Frequenz (MHz) | db / 100ft. | db / 100m. | |||
| 1000 | 19.49 | 64 | |||
| 3000 | 34.11 | 112 | |||
| 6000 | 48.73 | 160 | |||
| 18000 | 87.41 | 287 | |||
| 26500 | 107.82 | 354 | |||
| 40000 | 135.23 | 444 | |||
| 50000 | 153.2 | 503 | |||
| 67000 | 180.01 | 591 | |||
| Durchschnittliche Leistung (25 ℃, Meeresspiegel, nur Kabel) | |||||
| Frequenz (GHz) | Watt | ||||
| 1000 | 97 | ||||
| 3000 | 55 | ||||
| 6000 | 38 | ||||
| 18000 | 21 | ||||
| 26500 | 17 | ||||
| 40000 | 14 | ||||
| 50000 | 13 | ||||
| 67000 | 12 | ||||
