| Teil Nr | Zt06g. | |

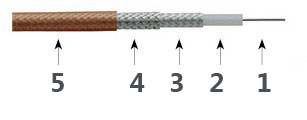

| Kabelstruktur | ||
| Nein | Material & Oberfläche | |
| 1 | Verhalten: | Silber überzogener Cooper-Draht |
| 2 | Isolator: | PTFE. |
| 3 | Inneres Flechchen: | Versilbertes Cooper-Flecht |
| 4 | Äußeres Flechchen: | Versilbertes Cooper-Flecht |
| 5 | Jacke Jacke: | Fep |
| Mechanismuskennzeichnung | ||||
| Abmessungen | Menkt | Zoll | ||
| Verhalten | 0.93 | 0.0362 | ||
| Isolator | 3 | 0.1181 | ||
| Äußere Flechtung | 3.95 | 0.1555 | ||
| Jacke | 4.95 | 0.1949 | ||
| Gewicht | 0,056 kg / m. | |||
| Min.Bending Radius (dynamisch) | 25,4 mm | |||
| Zyklus | > 5000. | |||
| Temperaturbereich | (-55 ℃ ~ + 125 ℃) | |||
| Elektrische Leistung. | ||||
| Verbinder | 1 GHz | 3 GHz | 6 GHz | |
| Sma | 1.10: 1 | 1.15: 1. | 1,25: 1 | |
| Vswr max. | N | 1.10: 1 | 1.15: 1. | 1,25: 1 |
| Tnc. | 1.15: 1. | 1.15: 1. | 1,25: 1 | |
| BNC | 1.15: 1. | 1,25: 1 | 1,25: 1 | |
| Impendenz | 50Ω. | |||
| Geschwindigkeitsausbreitung. | 70% | |||
| Abschirmungseffizienz | > 80 dB. | |||
| Amplitudenstabilität. | <± 0.05db@6ghz. | |||
| Biegephasenstabilität. | ± 1,5 ° @ 6ghz | |||
| Dämpfung (25 ℃) | ||||
| Frequenz (MHz) | db / 100ft. | db / 100m. | ||
| 100 | 3.96 | 13 | ||
| 400 | 7.92 | 26 | ||
| 1000 | 12.8 | 42 | ||
| 3000 | 23.77 | 78 | ||
| 5000 | 32 | 105 | ||
| 6000 | 39.01 | 128 | ||
| Durchschnittliche Leistung (25 ℃, Meeresspiegel, nur Kabel) | ||||
| Frequenz (MHz) | Watt | |||
| 100 | 1300 | |||
| 400 | 650 | |||
| 1000 | 400 | |||
| 3000 | 240 | |||
| 5000 | 194 | |||
| 6000 | 170 | |||
