| Teil Nr | ZT40. | |

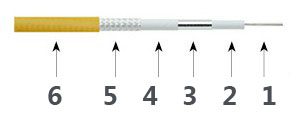

| Kabelstruktur | ||
| Nein | Material & Oberfläche | |
| 1 | Verhalten: | Silber überzogener Cooper-Draht |
| 2 | Isolator: | Ld-ptfe. |
| 3 | Inneres Flechchen: | Silber überzogenes Cooper-Band |
| 4 | Zwischenschicht | Ld-ptfe. |
| 5 | Äußeres Flechchen: | Versilbertes Cooper-Flecht |
| 6 | Jacke Jacke: | Fep |
| Mechanismuskennzeichnung | ||||
| Abmessungen | Menkt | Zoll | ||
| Verhalten | 0.92 | 0.036 | ||
| Isolator | 2.5 | 0.098 | ||
| Innere Flechtung | 2.66 | 0.105 | ||
| Zwischenschicht | 2.95 | 0.116 | ||
| Äußere Flechtung | 3.11 | 0.122 | ||
| Jacke | 3.8 | 0.15 | ||
| Gewicht | 0,033 kg / m | |||
| Min.Bender Radius | (Dynamisch 38,0 mm), | Statische 14,4 mm) | ||
| Zyklus | > 5000. | |||
| Temperaturbereich | -55 ℃ ~ + 165 ℃ | |||
| Elektrische Leistung. | ||||
| Verbinder | 18 GHz | 26,5 GHz. | 40 GHz | |
| Vswr max. | 2,92 mm | 1,25: 1 | 1.30: 1. | 1.30: 1. |
| 2,4 mm | 1,25: 1 | 1.30: 1. | 1.30: 1. | |
| Impendenz | 50Ω. | |||
| Geschwindigkeitsausbreitung. | 83% | |||
| Effizienz schweißen | > 90 dB. | |||
| Amplitudenstabilität. | <± 0.04db@40ghz. | |||
| Biegephasenstabilität. | <± 4 ° @ 40ghz | |||
| Dämpfung (25 ℃) | ||||
| Frequenz (MHz) | db / 100 ft | db / 100m. | ||
| 1000 | 11.4 | 37.5 | ||
| 3000 | 20 | 65.7 | ||
| 6000 | 28.6 | 93.8 | ||
| 10000 | 37.3 | 122.4 | ||
| 12000 | 41.4 | 135.8 | ||
| 18000 | 50.8 | 166.7 | ||
| 26500 | 62.4 | 204.8 | ||
| 40000 | 77.7 | 254.8 | ||
| Durchschnittliche Leistung (25 ℃, Meeresspiegel, nur Kabel) | ||||
| Frequenz (MHz) | Watt | |||
| 1000 | 509 | |||
| 3000 | 291 | |||
| 6000 | 203 | |||
| 10000 | 156 | |||
| 12000 | 141 | |||
| 18000 | 115 | |||
| 26500 | 93 | |||
| 40000 | 75 | |||
| Teil Nr | ZT40. | |
| Kabelstruktur | ||
| Nein | Material & Oberfläche | |
| 1 | Verhalten: | Silber überzogener Cooper-Draht |
| 2 | Isolator: | Ld-ptfe. |
| 3 | Inneres Flechchen: | Silber überzogenes Cooper-Band |
| 4 | Zwischenschicht | Ld-ptfe. |
| 5 | Äußeres Flechchen: | Versilbertes Cooper-Flecht |
| 6 | Jacke Jacke: | Fep |
| Mechanismuskennzeichnung | ||||
| Abmessungen | Menkt | Zoll | ||
| Verhalten | 0.92 | 0.036 | ||
| Isolator | 2.5 | 0.098 | ||
| Innere Flechtung | 2.66 | 0.105 | ||
| Zwischenschicht | 2.95 | 0.116 | ||
| Äußere Flechtung | 3.11 | 0.122 | ||
| Jacke | 3.8 | 0.15 | ||
| Gewicht | 0,033 kg / m | |||
| Min.Bender Radius | (Dynamisch 38,0 mm), | Statische 14,4 mm) | ||
| Zyklus | > 5000. | |||
| Temperaturbereich | -55 ℃ ~ + 165 ℃ | |||
| Elektrische Leistung. | ||||
| Verbinder | 18 GHz | 26,5 GHz. | 40 GHz | |
| Vswr max. | 2,92 mm | 1,25: 1 | 1.30: 1. | 1.30: 1. |
| 2,4 mm | 1,25: 1 | 1.30: 1. | 1.30: 1. | |
| Impendenz | 50Ω. | |||
| Geschwindigkeitsausbreitung. | 83% | |||
| Effizienz schweißen | > 90 dB. | |||
| Amplitudenstabilität. | <± 0.04db@40ghz. | |||
| Biegephasenstabilität. | <± 4 ° @ 40ghz | |||
| Dämpfung (25 ℃) | ||||
| Frequenz (MHz) | db / 100 ft | db / 100m. | ||
| 1000 | 11.4 | 37.5 | ||
| 3000 | 20 | 65.7 | ||
| 6000 | 28.6 | 93.8 | ||
| 10000 | 37.3 | 122.4 | ||
| 12000 | 41.4 | 135.8 | ||
| 18000 | 50.8 | 166.7 | ||
| 26500 | 62.4 | 204.8 | ||
| 40000 | 77.7 | 254.8 | ||
| Durchschnittliche Leistung (25 ℃, Meeresspiegel, nur Kabel) | ||||
| Frequenz (MHz) | Watt | |||
| 1000 | 509 | |||
| 3000 | 291 | |||
| 6000 | 203 | |||
| 10000 | 156 | |||
| 12000 | 141 | |||
| 18000 | 115 | |||
| 26500 | 93 | |||
| 40000 | 75 | |||
