| Teil Nr | Zt26s. | |

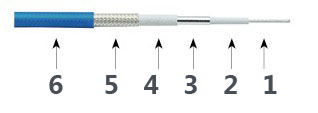

| Kabelstruktur | ||
| Nein | Material & Oberfläche | |
| 1 | Verhalten: | Silber überzogener Cooper-Draht |
| 2 | Isolator: | Ld-ptfe. |
| 3 | Inneres Flechchen: | Silber überzogenes Cooper-Band |
| 4 | Zwischenschicht | Ld-ptfe. |
| 5 | Äußeres Flechchen: | Versilbertes Cooper-Flecht |
| 6 | Jacke Jacke: | Pur |
| Mechanismuskennzeichnung | |||
| Abmessungen | Menkt | Zoll | |
| Verhalten | 1.02 | 0.04 | |
| Isolator | 3.07 | 0.121 | |
| Innere Flechtung | 3.27 | 0.129 | |
| Zwischenschicht | 3.47 | 0.137 | |
| Äußere Flechtung | 3.8 | 0.15 | |
| Jacke | 5.2 | 0.205 | |
| Gewicht | 0,065 kg / m. | ||
| Min.Bender Radius | (Dynamisch 52,0 mm), (statisch 25,0 mm) | ||
| Zyklus | > 5000. | ||
| Temperaturbereich | -55 ℃ ~ + 85 ℃ | ||
| Elektrische Leistung. | |||
| 6 GHz | 18 GHz | 26,5 GHz. | |
| Vswr max. | SMA / 3,5mm 1.15: 1 | 1,25: 1 | 1.30: 1. |
| N 1.15: 1 | 1,25: 1 | ||
| TNC1.15: 1. | 1.30: 1. | ||
| Impendenz | 50Ω. | ||
| Geschwindigkeitsausbreitung. | 76% | ||
| Abschirmungseffizienz | > 90 dB. | ||
| Amplitudenstabilität. | <± 0,03 db⑥26.5ghz. | ||
| Biegephasenstabilität. | <± 2,7 ° @ 26,5 GHz | ||
| Dämpfung (25 ℃) | |||
| Frequenz (MHz) | db / 100ft. | db / 100m. | |
| 1000 | 10.7 | 35 | |
| 3000 | 20.7 | 68 | |
| 6000 | 28.7 | 94 | |
| 10000 | 42.4 | 139 | |
| 12000 | 45.1 | 148 | |
| 18000 | 53.6 | 176 | |
| 26500 | 68.6 | 225 | |
| Durchschnittliche Leistung (25 ℃, Meeresspiegel, nur Kabel) | |||
| Frequenz (GHz) | Watt | ||
| 1000 | 149 | ||
| 3000 | 85 | ||
| 6000 | 55 | ||
| 10000 | 41 | ||
| 12000 | 37 | ||
| 18000 | 29 | ||
| 26500 | 23 | ||
