| Teil Nr | ZT26. | |

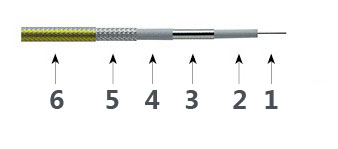

| Kabelstruktur | ||
| Nein | Material & Oberfläche | |
| 1 | Verhalten: | Silber überzogener Cooper-Draht |
| 2 | Isolator: | Ld-ptfe. |
| 3 | Inneres Flechchen: | Silber überzogenes Cooper-Band |
| 4 | Zwischenschicht | Ld-ptfe. |
| 5 | Äußeres Flechchen: | Versilbertes Cooper-Flecht |
| 6 | Jacke Jacke: | Fep |
| Mechanismuskennzeichnung | ||||
| Abmessungen | Menkt | Zoll | ||
| Verhalten | 0.91 | 0.036 | ||
| Isolator | 2.65 | 0.104 | ||
| Innere Flechtung | 2.85 | 0.112 | ||
| Zwischenschicht | 3.09 | 0.122 | ||
| Äußere Flechtung | 3.54 | 0.14 | ||
| Jacke | 4.6 | 0.181 | ||
| Gewicht | 0,04 kg / m. | |||
| Min.Bender Radius | (Dynamisch 46,0 mm), (statische 18.0mm) | |||
| Zyklus | > 5000. | |||
| Temperaturbereich | -55 ℃ ~ + 125 ℃ | |||
| Elektrische Leistung. | ||||
| Verbinder | 6 GHz | 18 GHz | 26,5 GHz. | |
| Vswr max. | SMA / 3,5 mm | 1.15: 1. | 1,25: 1 | 1.30: 1. |
| N | 1.15: 1. | 1,25: 1 | — | |
| Tnc. | 1.15: 1. | 1.30: 1. | — | |
| Impendenz | 50Ω. | |||
| Geschwindigkeitsausbreitung. | 76% | |||
| Abschirmungseffizienz | > 90 dB. | |||
| Amplitudenstabilität. | <± 0,03 db⑥26.5ghz. | |||
| Biegephasenstabilität. | <± 2,7 ° ⑥26.5GHz | |||
| Dämpfung (25 ℃) | ||||
| Frequenz (MHz) | db / 100ft. | db / 100m. | ||
| 1000 | 11.5 | 37.6 | ||
| 3000 | 20 | 65.6 | ||
| 6000 | 28.5 | 93.6 | ||
| 10000 | 37.1 | 121.8 | ||
| 12000 | 40.8 | 133.9 | ||
| 18000 | 50.4 | 161.4 | ||
| 26500 | 61.8 | 202.8 | ||
| Durchschnittliche Leistung (25 ℃, Meeresspiegel, nur Kabel) | ||||
| Frequenz (GHz) | Watt | |||
| 1000 | 505 | |||
| 3000 | 289 | |||
| 6000 | 203 | |||
| 10000 | 156 | |||
| 12000 | 142 | |||
| 18000 | 115 | |||
| 26500 | 94 | |||
