| Teil Nr | ZT50. | |

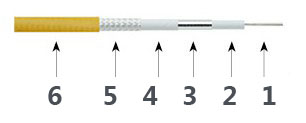

| Kabelstruktur | ||
| Nein | Material & Oberfläche | |
| 1 | Verhalten: | Silber überzogener Cooper-Draht |
| 2 | Isolator: | Ld-ptfe. |
| 3 | Inneres Flechchen: | Silber überzogenes Cooper-Band |
| 4 | Zwischenschicht | Ld-ptfe. |
| 5 | Äußeres Flechchen: | Versilbertes Cooper-Flecht |
| 6 | Jacke Jacke: | Fep |
| Mechanismuskennzeichnung | |||||
| Abmessungen | Menkt | Zoll | |||
| Verhalten | 0.72 | 0.028 | |||
| Isolator | 2.21 | 0.087 | |||
| Innere Flechtung | 2.38 | 0.094 | |||
| Zwischenschicht | 2.68 | 0.106 | |||
| Äußere Flechtung | 3.14 | 0.124 | |||
| Jacke | 3.6 | 0.142 | |||
| Gewicht | 0,034 kg / m. | ||||
| Min.Bender Radius | (Dynamisch 36,0 mm) (statische 14,4 mm) | ||||
| Zyklus | > 5000. | ||||
| Temperaturbereich | -55 ℃ - + 125 ℃ | ||||
| Elektrische Leistung. | |||||
| Verbinder | 18 GHz | 26,5 GHz. | 40 GHz | 50 GHz | |
| Vswr max. | 2.92mm | 1,25: 1 | 1.30: 1. | 1.30: 1. | - |
| 2,4 mm | 1,25: 1 | 1.30: 1. | 1.30: 1. | 1.35: 1. | |
| Impendenz | 50 Ω. | ||||
| Geschwindigkeitsausbreitung. | 76% | ||||
| Abschirmungseffizienz | > 90 dB. | ||||
| Amplitudenstabilität. | <± 0.05db@50ghz. | ||||
| Biegephasenstabilität. | <± 5 ° @ 50ghz | ||||
| Dämpfung (25 ℃) | |||||
| Frequenz (MHz) | db / 100ft. | db / 100m. | |||
| 1000 | 13.4 | 43.8 | |||
| 3000 | 23.3 | 76.4 | |||
| 6000 | 33.2 | 108.8 | |||
| 12000 | 48.2 | 158.1 | |||
| 18000 | 58.5 | 191.8 | |||
| 26500 | 71.6 | 234.8 | |||
| 40000 | 88.9 | 291.7 | |||
| 50000 | 100.2 | 328.5 | |||
| Durchschnittliche Leistung (25 ℃, Meeresspiegel, nur Kabel) | |||||
| Frequenz (GHz) | Watt | ||||
| 1000 | 250 | ||||
| 3000 | 140 | ||||
| 6000 | 130 | ||||
| 12000 | 80 | ||||
| 18000 | 72 | ||||
| 26500 | 66 | ||||
| 40000 | 60 | ||||
| 50000 | 56 | ||||
| Teil Nr | ZT50. | |

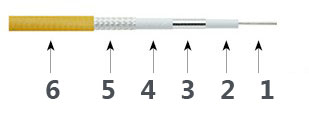

| Kabelstruktur | ||
