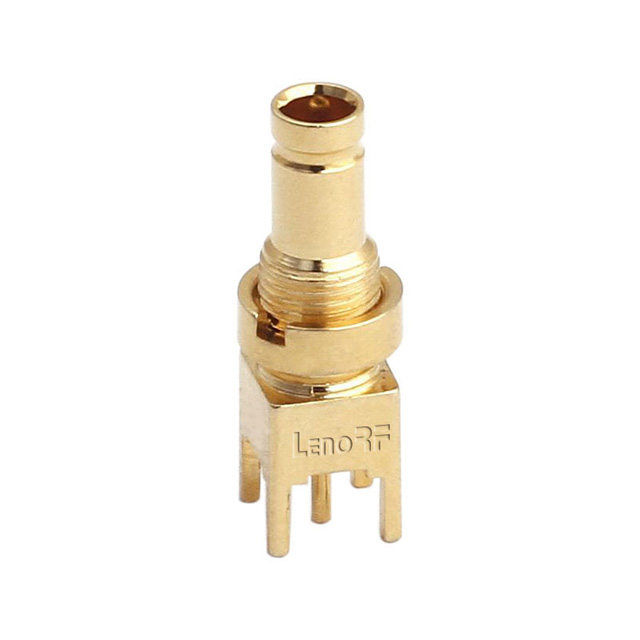

1.0_2.3_female_straight_pcb_rf_Connectors.
Sie sind hier: Zuhause » Produkte » RF-Anschluss » 1.0 / 2.3 RF-Anschluss » 1.0_2.3_female_straight_pcb_rf_Connectors.
Anteil an:

1.0_2.3_female_straight_pcb_rf_Connectors.

  • 80-7061-011-01.
Verfügbarkeitsstatus:
Menge:

Beschreibung:

1.0-2.3 (DIN 47297) Steckverbinder führen bei 50 Ohm bis 10 GHz aus und zeichnen sich durch hohe mechanische und elektrische Stabilität aus. Sie sind 40% kleiner als die 1.6-5.6-Serie.

Die Anschlüsse bieten verschiedene Kupplungsmechanismen an, in denen männliche Typen mit einem beliebigen weiblichen Typ verbunden werden können. Die Schnellsicherung / Push-Pull-Verriegelungs- / Kupplungsversion ermöglicht eine schnelle Installation. Diese Serie entspricht der CECC 22230 und der DIN 47297.


Eigenschaften

Impedanz 50 Ω.

Schnittstelle gemäß CECC 22230, DIN 47297

Frequenzbereich DC bis 10 GHz

Rücklaufverlust (Kabelverbinder gerade)

≥ 32 db @ dc bis 1 GHz

≥ 23 dB @ 1 GHz bis 4 GHz

≥ 16 dB @ 4 GHz bis 10 GHz

Paarungszyklen ≥ 500


Materialien & Galvanik.

Verhalten

Messing- / Silberplattierung

Isolator

PTFE.

Körper

Messing / Ternary.

Andere Teile

Messing / Nickelplattierung

Elektrische Leistung.

Impedanz

50 ohms.

Frequenzbereich

0-3GHZ.

Vswr.

≤1.30.

Ratingspannung.

500V.

Umwelt


Temperaturbewertung.

-65 ° C bis + 165 ° C

Korrosion (Salzspray)

MIL-STD-202, Verfahren 101, Zustand B

Vibration

MIL-STD-202, Verfahren 204, Bedingung d, 20 g s

Schock

MIL-STD-202, Verfahren 213, Bedingung I, 100 gs

Thermischer Schock

MIL-STD-202, Verfahren 107. COND. B, -65 ° C bis + 125 ° C

Feuchtigkeitsbeständigkeit

MIL-STD-202, Verfahren 106, weniger Schritt 7b

Barometrischer Druck (Höhe)

MIL-STD-202, Verfahren 105, Zustand C, 70k ft.
