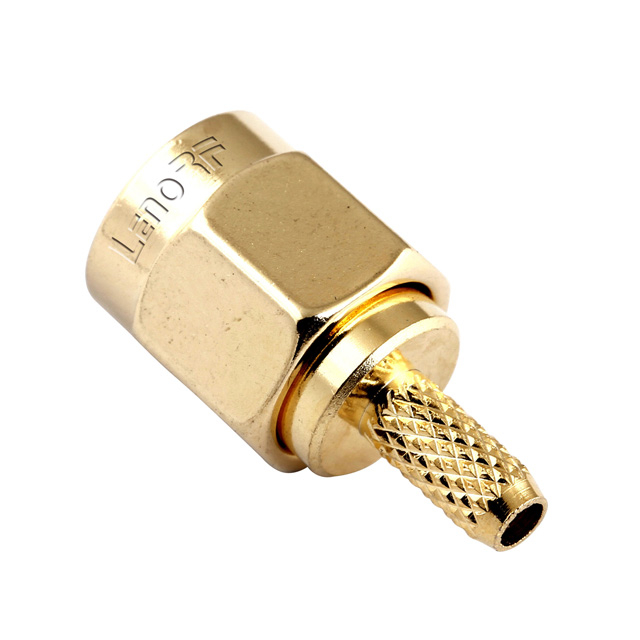

Sma_rf_connectors_Male_crimp_for_rg316.

  • 89-5161-115-01.
Verfügbarkeitsstatus:
Menge:

Beschreibung:

Lenorf SMA Koaxialsteckverbinder liefern qualitativ hochwertige und hohe Leistung. Diese Schraubverriegelungsanschlüsse mit definierter maximaler Drehmoment sorgen für hohe Zuverlässigkeit, lange Lebensdauer, hohe mechanische Stabilität und hervorragende elektrische Eigenschaften. Der gesteckte äußere Kontakt ermöglicht eine hervorragende Frequenzbereiche bis zu 18 GHz und die Rückgabeverlustleistung von ≥ 30 dB. SMA-Anschlüsse können in verschiedenen HF-Anwendungen wie Telekommunikation und Mobilfunk-, Test- und Messgeräten und -instrumenten angewendet werden.


Produktauswahl

Kabelstecker.

Schaltanschlüsse

PCB-Anschlüsse.

Kabelanordnungen

Adapter und Terminationen.

Messgeräte und Wellenführungen

Werkzeuge und Zubehör.



Eigenschaften

Impedanz 50 Ω.

Schnittstelle nach IEC 60169-15, EN 122110, MIL-STD-348A, Abb. 310

Frequenzbereich DC bis 18 GHz

Rücklaufverlust (Kabelstecker gerade) ≥ 30 dB (Typ.)

Paarungszyklen Würfel / Edelstahl ≥ 500; CUZN ≥ 100.

Kupplungstest Drehmoment: Würfel / Edelstahl ≥ 1,7 nm; Cuzn ≥ 0,6 nm

Kopplungsdrehmoment Empfohlen: Cube / Edelstahl 0,8 nm bis 1,1 nm; Cuzn ≥ 0,5 nm

Schraubverriegelungsmechanismus

Überkrümmerter äußerer Kontakt.

Leistungen

Hochwertige und leistungsstarke Leistungen

Definiertes maximales Drehmoment.

Hohe Zuverlässigkeit

Lange Lebensdauer und hohe mechanische Stabilität

Ausgezeichnete elektrische Eigenschaften bis 18 GHz

Ausgezeichnete Rückverlustleistung ≥ 30 dB



Materialien & Galvanik.

Verhalten

Messing- / Vergoldung

Isolator

PTFE.

Körper

Messing / Gold

Andere Teile

Messing / Nickelplattierung

Elektrische Leistung.

Impedanz

50 ohms.

Frequenzbereich

0-18 GHz.

Vswr.

≤1.05.

Ratingspannung.

500V.

Umwelt


Temperaturbewertung.

-65 ° C bis + 165 ° C

Korrosion (Salzspray)

MIL-STD-202, Verfahren 101, Zustand B

Vibration

MIL-STD-202, Verfahren 204, Bedingung d, 20 g s

Schock

MIL-STD-202, Verfahren 213, Bedingung I, 100 gs

Thermischer Schock

MIL-STD-202, Verfahren 107. COND. B, -65 ° C bis + 125 ° C

Feuchtigkeitsbeständigkeit

MIL-STD-202, Verfahren 106, weniger Schritt 7b




Zhenjiang Lenorf Industrie CO. Ltd- LENORF ™ ist ein spezieller Hersteller für RF-Koaxialstecker, Kabelbaugruppen und passive Geräte. Es nimmt eine Fläche von 30 Hektar mit dem bestehenden Gebäude von 2000 Quadratmetern ein. Das Unternehmen ist mit vielen weltweit modernsten Geräten und Apparaten für die Produktion ausgestattet
