Beschreibung:

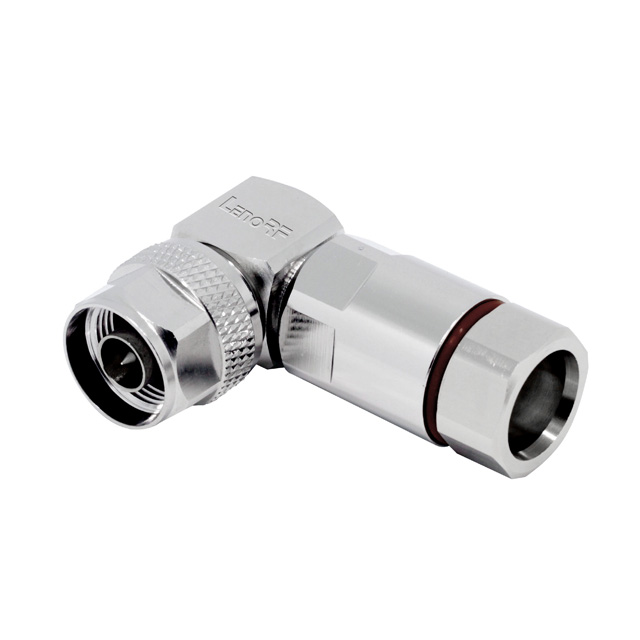

N-Typ-Anschlüsse sind so konzipiert, dass sie den Bedarf an einem dauerhaften, wetterfesten, mittelgroßen HF-Anschluss mit konsistenter Leistung erfüllen, der Modelle umfasst, die bis zu 18 GHz unterstützt.
Der N-Typ-Verbinder von Lenorf verfügt über einen Gewindekupplungsmechanismus und ist vollständig austauschbar mit N-Typ-Anschlüssen, die an der MIL-C-39012-Spezifikation hergestellt wurden. Diese Anschlüsse werden in allen Systemen verwendet, in denen hervorragende RF und mechanische Leistung kritisch sind.
Funktionen und Vorteile
Breite Linie von Militär-, Industrie- und Handelsgradprodukten verfügbar
Ausgezeichnete RF-Leistung von DC bis 11 GHz und DC bis 18 GHz auf Extended Range-Designs
Gewindekupplungsmechanismus ideal für Vibrationsfestigkeit
Platz für ein breites Spektrum von Koaxialkabeln, einschließlich niedriger Verlustarten
Anwendungen
Antennen
Basisstationen
Instrumentierung
Satellitensysteme.
Wlan
Radarsysteme.
Übertragung
Überspannungsschutz
Materialien & Galvanik. | |
Verhalten | Messing- / Silberplattierung |
Isolator | PTFE. |
Körper | Messing / Ternary. |
Andere Teile | Messing / Nickelplattierung |
Elektrische Leistung. | |
Impedanz | 50 ohms. |
Frequenzbereich | 0-18 GHz. |
Vswr. | ≤1.30. |
Ratingspannung. | 500V. |
Umwelt | |
Temperaturbewertung. | -65 ° C bis + 165 ° C |
Korrosion (Salzspray) | MIL-STD-202, Verfahren 101, Zustand B |
Vibration | MIL-STD-202, Verfahren 204, Bedingung d, 20 g s |
Schock | MIL-STD-202, Verfahren 213, Bedingung I, 100 gs |
Thermischer Schock | MIL-STD-202, Verfahren 107. COND. B, -65 ° C bis + 125 ° C |
Feuchtigkeitsbeständigkeit | MIL-STD-202, Verfahren 106, weniger Schritt 7b |
Barometrischer Druck (Höhe) | MIL-STD-202, Verfahren 105, Zustand C, 70k ft. |
