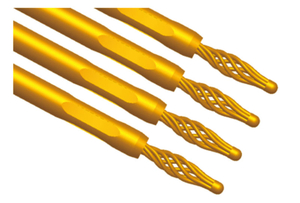

Hyperboloid-Federkontakt-Vorteile:
1000 Paarungszyklen
.Low, stabile Stecker und Zugkraft
Hoher Schock- und Vibrationsfestigkeit.
.LOW-Kontaktwiderstand.
Operarting-Temperaturbereich von -65 bis 150 ° C
.Discontinuity-Dauer Weniger als 1 μs
Körpermaterial: Kupferlegierung
Oberflächenbehandlung: Gold oder Splitter.
Für Zoll
| Artikel 项目. | Kontaktgröße 接触 件 尺寸. | Barrel Awg. 后套. | Kontakt Widerstand -LOW-Pegel MΩ. 接触 电阻. | Test bewertet aktuell A. 额定 测试 电流. | Insertionskraft. -gauge (max) n 插入力 (最 大) | Extraktionskraft -gauge (min) n 拔出力 (最 小) |
| 10 # | 3.18 ± 0,03. | 8/10. | 0.1 | 33.00 | 16.7 | 1.11 |
| 12 # | 2,39 ± 0,03. | 10/12. | 0.5 | 23.00 | 8.35 | 0.83 |
| 14 # | 1,98 ± 0,03. | 12/14. | 1 | 13.00 | 8.35 | 0.56 |
| 16 # | 1,59 ± 0.025. | 14/16. | 5 | 10.00 | 8.35 | 0.56 |
| 20 # | 1,02 ± 0.025. | 16.11.20. | 9 | 7.50 | 5.01 | 0.19 |
| 22 # | 0,762 ± 0,013. | 20.12.24. | 15 | 5.00 | 3.34 | 0.19 |
| 24 # | 0,635 ± 0,013. | 14.12.24.26. | 20 | 3.00 | 2.23 | 0.19 |
| 26 # | 0,508 ± 0,013. | 24/26. | 31 | 2.00 | 1.5 | 0.12 |
| 28 # | 0,381 ± 0,013. | 26/28. | 50 | 1.50 | 1 | 0.12 |
Für metrische
| Artikel 项目. | Kontaktgröße 接触 件 尺寸. | Barrel Awg. 后套. | Kontakt Widerstand -LOW-Pegel MΩ. 接触 电阻. | Test bewertet aktuell A. 额定 测试 电流. | Insertionskraft. -gauge (max) n 插入力 (最 大) | Extraktionskraft -Gauge (min) n 拔出力 (最 小) |
| 1 | 3,5 ± 0,03. | 8/10. | 0.1 | 33.0 | 16.7 | 1.11 |
| 2 | 3,0 ± 0,03. | 10/12. | 0.5 | 23.0 | 8.35 | 0.83 |
| 3 | 2,5 ± 0,03. | 12/14. | 0.8 | 15.0 | 8.35 | 0.56 |
| 4 | 2,0 ± 0,03. | 14/16. | 1 | 13.0 | 8.35 | 0.56 |
| 5 | 1,5 ± 0,03. | 16.11.20. | 5 | 10.0 | 8.35 | 0.56 |
| 6 | 1,0 ± 0.013. | 20.12.24. | 9 | 7.5 | 5.01 | 0.19 |
