Beschreibung:

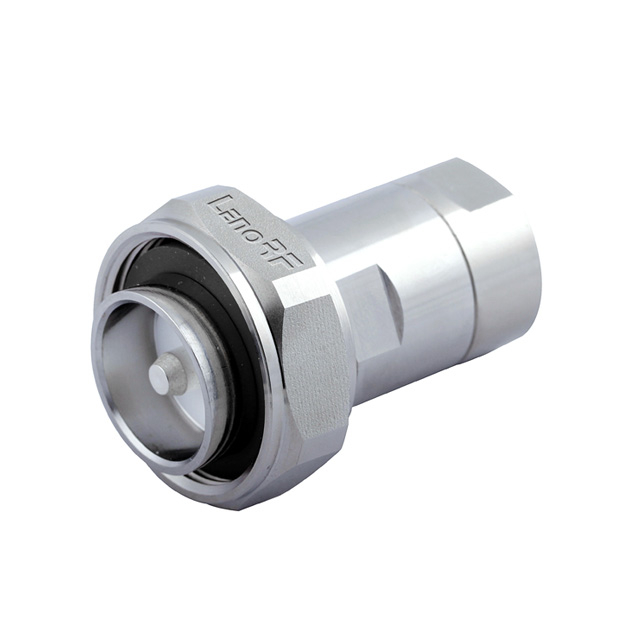

7-16 Anschlüsse sind hochwertige koaxiale Lösungen mit niedriger Dämpfung und Intermodulation für Frequenzen bis 7,5 GHz. Sie eignen sich für mittlere bis hohe Kraftübertragung in Außenanwendungen wie mobile Kommunikation aufgrund ihrer hohen mechanischen Stabilität und der hervorragenden Wetterbeständigkeit.
Produktauswahl:
Kabelanschlüsse (semi-starr, semi-flexible, gewellte Kabel)
Schaltanschlüsse
Kabelanordnungen
Adapter
Kalibrierkits.
Messgeräte & Zubehör
Werkzeuge
Eigenschaften:
Impedanz 50 Ω.
Schnittstelle nach IEC 61169-4, EN 122190, DIN 47223
Frequenzbereich DC bis 7,5 GHz
Rücklaufverlust (Kabelstecker gerade):
≥ 32 dB @ dc bis 0,5 GHz
≥ 21 dB @ 0,5 GHz bis 4 GHz
≥ 17 dB @ 4 GHz bis 7,5 GHz
Paarungszyklen ≥ 500
Mindestabstand ≥ 32 mm
Schraubverriegelungsmechanismus
Leistungen:
Niedrige Dämpfung.
Niedriger Pimel
Mechanische Stabilität
Ausgezeichnete Wetterbeständigkeit
Einfache Installation
Datenblatt;
Materialien & Galvanik. | |
Verhalten | Messing / Silber oder Goldenes Plattieren |
Isolator | PTFE. |
Körper | Messing / Ternary oder Nickel oder Silber |
Andere Teile | Messing / Nickelplattierung |
Elektrische Leistung. | |
Impedanz | 50 ohms. |
Frequenzbereich | 0-3GHZ. |
Vswr. | ≤1.30. |
Ratingspannung. | 500V. |
Umwelt | |
Temperaturbewertung. | -65 ° C bis + 165 ° C |
Korrosion (Salzspray) | MIL-STD-202, Verfahren 101, Zustand B |
Vibration | MIL-STD-202, Verfahren 204, Bedingung d, 20 g s |
Schock | MIL-STD-202, Verfahren 213, Bedingung I, 100 gs |
Thermischer Schock | MIL-STD-202, Verfahren 107. COND. B, -65 ° C bis + 125 ° C |
Feuchtigkeitsbeständigkeit | MIL-STD-202, Verfahren 106, weniger Schritt 7b |
Barometrischer Druck (Höhe) | MIL-STD-202, Verfahren 105, Zustand C, 70k ft. |
Beschreibung:
7-16 Anschlüsse sind hochwertige koaxiale Lösungen mit niedriger Dämpfung und Intermodulation für Frequenzen bis 7,5 GHz. Sie eignen sich für mittlere bis hohe Kraftübertragung in Außenanwendungen wie mobile Kommunikation aufgrund ihrer hohen mechanischen Stabilität und der hervorragenden Wetterbeständigkeit.
Produktauswahl:
Kabelanschlüsse (semi-starr, semi-flexible, gewellte Kabel)
Schaltanschlüsse
Kabelanordnungen
Adapter
Kalibrierkits.
Messgeräte & Zubehör
Werkzeuge
Eigenschaften:
Impedanz 50 Ω.
Schnittstelle nach IEC 61169-4, EN 122190, DIN 47223
Frequenzbereich DC bis 7,5 GHz
Rücklaufverlust (Kabelstecker gerade):
≥ 32 dB @ dc bis 0,5 GHz
≥ 21 dB @ 0,5 GHz bis 4 GHz
≥ 17 dB @ 4 GHz bis 7,5 GHz
Paarungszyklen ≥ 500
Mindestabstand ≥ 32 mm
Schraubverriegelungsmechanismus
Leistungen:
Niedrige Dämpfung.
Niedriger Pimel
Mechanische Stabilität
Ausgezeichnete Wetterbeständigkeit
Einfache Installation
Datenblatt;
Materialien & Galvanik. | |
Verhalten | Messing / Silber oder Goldenes Plattieren |
Isolator | PTFE. |
Körper | Messing / Ternary oder Nickel oder Silber |
Andere Teile | Messing / Nickelplattierung |
Elektrische Leistung. | |
Impedanz | 50 ohms. |
Frequenzbereich | 0-3GHZ. |
Vswr. | ≤1.30. |
Ratingspannung. | 500V. |
Umwelt | |
Temperaturbewertung. | -65 ° C bis + 165 ° C |
Korrosion (Salzspray) | MIL-STD-202, Verfahren 101, Zustand B |
Vibration | MIL-STD-202, Verfahren 204, Bedingung d, 20 g s |
Schock | MIL-STD-202, Verfahren 213, Bedingung I, 100 gs |
Thermischer Schock | MIL-STD-202, Verfahren 107. COND. B, -65 ° C bis + 125 ° C |
Feuchtigkeitsbeständigkeit | MIL-STD-202, Verfahren 106, weniger Schritt 7b |
Barometrischer Druck (Höhe) | MIL-STD-202, Verfahren 105, Zustand C, 70k ft. |
