Beschreibung:

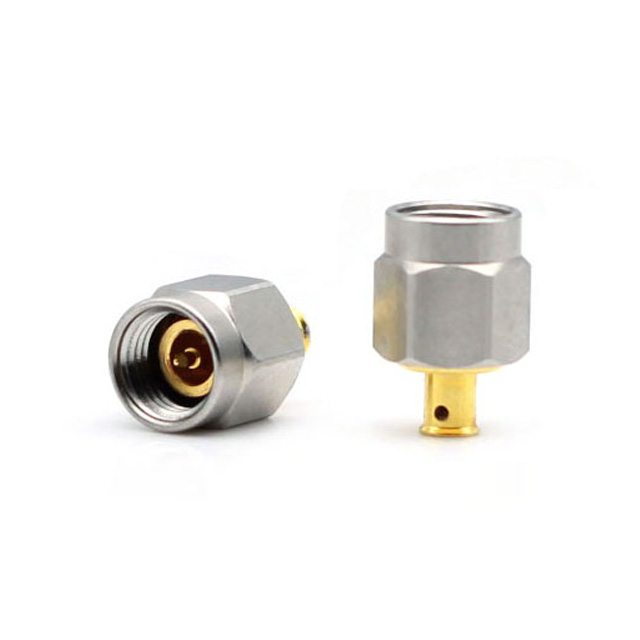

Der 2,92-mm-Anschluss wurde für den Einsatz auf 40 GHz entwickelt. Schnittstelle nach IEC 60169-35 Der männliche Pin ist kürzer als der eines SMA oder 3,5 mm, um sicherzustellen, dass die äußeren Kontakte der männlichen und weiblichen Anschlüsse vor dem Stift und der weiblichen Aufnahme eingreifen. Dadurch wird sichergestellt, dass der Pin und der Buchse übermäßige Verschleiß- und Gegenstress, der von der Fehlausrichtung in einem SMA- oder 3,5-mm-Anschluss nicht gesehen wird. Der 2,92-mm-Stecker hat auch eine dickere Wand als ein Standard-SMA. Die 2,92-mm-Serie mit SMA- und 3,5-mm-Anschlüssen.
Datenblatt;
Anwendungen:
Hochgeschwindigkeits-Digital.
Instrumentierung
Militär
Luft- und Raumfahrt
Satellitenkommunikationsgeräte (SatCom)
Kabelanordnungen
Test und Messung.
Funktionen und Vorteile
Frequenzbereich DC bis 40 GHz (nutzbar auf 46 GHz)
Niedrige vswr.
Niedrige RF-Leckage.
Überlegene Zuverlässigkeit.
Kompatibel mit SMA, 3.5mm und K Connector-Serie
Materialien & Galvanik. | |
Verhalten | Messing- / Vergoldung |
Isolator | PTFE. |
Körper | Rostfreier Stahl |
Andere Teile | Messing / Nickelplattierung |
Elektrische Leistung. | |
Impedanz | 50 ohms. |
Frequenzbereich | 0-40 GHz. |
Vswr. | ≤1.05. |
Ratingspannung. | 500V. |
Umwelt | |
Temperaturbewertung. | -65 ° C bis + 165 ° C |
Korrosion (Salzspray) | MIL-STD-202, Verfahren 101, Zustand B |
Vibration | MIL-STD-202, Verfahren 204, Bedingung d, 20 g s |
Schock | MIL-STD-202, Verfahren 213, Bedingung I, 100 gs |
Thermischer Schock | MIL-STD-202, Verfahren 107. COND. B, -65 ° C bis + 125 ° C |
Feuchtigkeitsbeständigkeit | MIL-STD-202, Verfahren 106, weniger Schritt 7b |
Barometrischer Druck (Höhe) | MIL-STD-202, Verfahren 105, Zustand C, 70k ft. |
