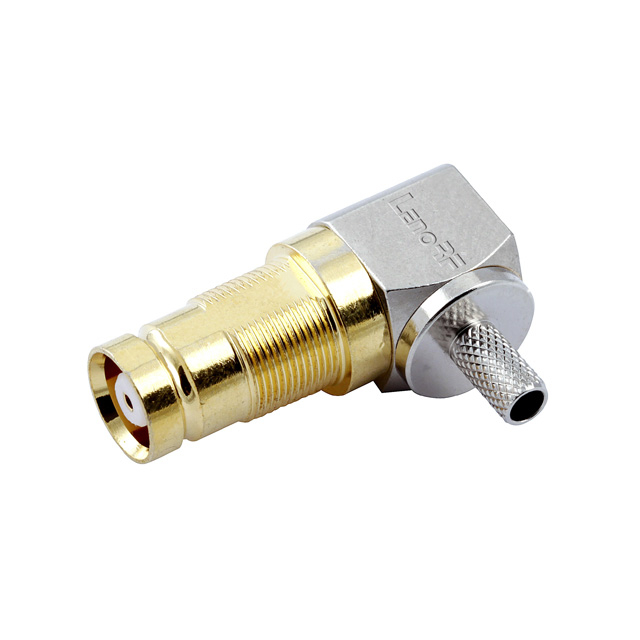

1.6_5.6_female_coax_connectors_for_1.13_coax_cable_crimp_Anled.
Sie sind hier: Zuhause » Produkte » RF-Anschluss » 1.6 / 5,6 RF-Anschluss » 1.6_5.6_female_coax_connectors_for_1.13_coax_cable_crimp_Anled.
Anteil an:

1.6_5.6_female_coax_connectors_for_1.13_coax_cable_crimp_Anled.

  • 81-7060-104-01.
Verfügbarkeitsstatus:
Menge:

Beschreibung:

Die 1,6-5.6-Serie ist ein europäisches Miniatur-Design, das eine dichte Verbinderpackung ermöglicht, wodurch sie ideale Lösungen für Anwendungen, in denen die Raumbegrenzung ein Faktor ist.

Die Lenorf 1.6-5.6-Serie führt bei 75 Ohm bis 1 GHz auf. Die Produktreihe 1.6-5.6 hat zwei Kupplungsversionen: Gewinde- und Push-Pull. Die Gewindekupplungsversion bietet positive, bekannte Paarung, während die Push-Pull-Kupplungsversion eine schnelle Installation ermöglicht.


Diese Serie entspricht der DIN 47295, DIN 41626, DIN 47297, NFC 93-569, NFC 93-570, IEC 169-13 und den CECC 22230-Standards.


Funktionen und Vorteile

Erhältlich mit Gewinde- oder Push-Pull-Kupplungsmechanismus

Crimp-Crimp-Terminierung ermöglicht eine schnelle und einfache Montage

Trifft IEC 169-13, DIN 47295 und NFC 93-570 internationale Spezifikationen für SMT


Anwendungen

Basisstationen

Router

Kabellos

Schaltgeräte.

Computer / LAN.

Telekommunikation

1.6-5.6 Anschlüsse Spezifikationen.

Elektrisch

Impedanz 75 Ohm.

Frequenzbereich DC - 1 GHz

Spannungsbewertung 335 Volt RMS Fortlaufend

Dielektrisch standsender Spannung 1000 Vrms max

Vswr (Rückgabeverlust)

DC - 1 GHz 1.046 (-33 dB) max

1 - 2 GHz 1.094 (-27 dB) max

2 - 4 GHz 1.22 (-20 dB) max

Isolationswiderstand 10000 mΩ min

Center Kontaktwiderstand 4 MΩ max

Außenkontaktwiderstand 2 MΩ max

RF-Leckage -100 dB max (DC - 1 GHz)

Einfügungsverlust .1 √ (F (GHz)) db max

Umwelt

Temperaturbereich -40 ° C bis + 155 ° C

Mechanisch

Paarungszyklen 500 min

Kupplungsmechanismus Push-Pull

Schnittstellenspezifikation DIN 41626 & 47297, NFC 93-569 & 93-570, IEC 169-13, CECC 2223



Datenblatt;






Materialien & Galvanik.

Verhalten

Messing / Goldene Plattierung

Isolator

PTFE.

Körper

Messing / Nickel.

Andere Teile

Messing / Nickel.

Elektrische Leistung.

Impedanz

75 Ohm.

Frequenzbereich

0-3GHZ.

Vswr.

≤1.30.

Ratingspannung.

500V.

Umwelt


Temperaturbewertung.

-65 ° C bis + 165 ° C

Korrosion (Salzspray)

MIL-STD-202, Verfahren 101, Zustand B

Vibration

MIL-STD-202, Verfahren 204, Bedingung d, 20 g s

Schock

MIL-STD-202, Verfahren 213, Bedingung I, 100 gs

Thermischer Schock

MIL-STD-202, Verfahren 107. COND. B, -65 ° C bis + 125 ° C

Feuchtigkeitsbeständigkeit

MIL-STD-202, Verfahren 106, weniger Schritt 7b

Barometrischer Druck (Höhe)

MIL-STD-202, Verfahren 105, Zustand C, 70k ft.
